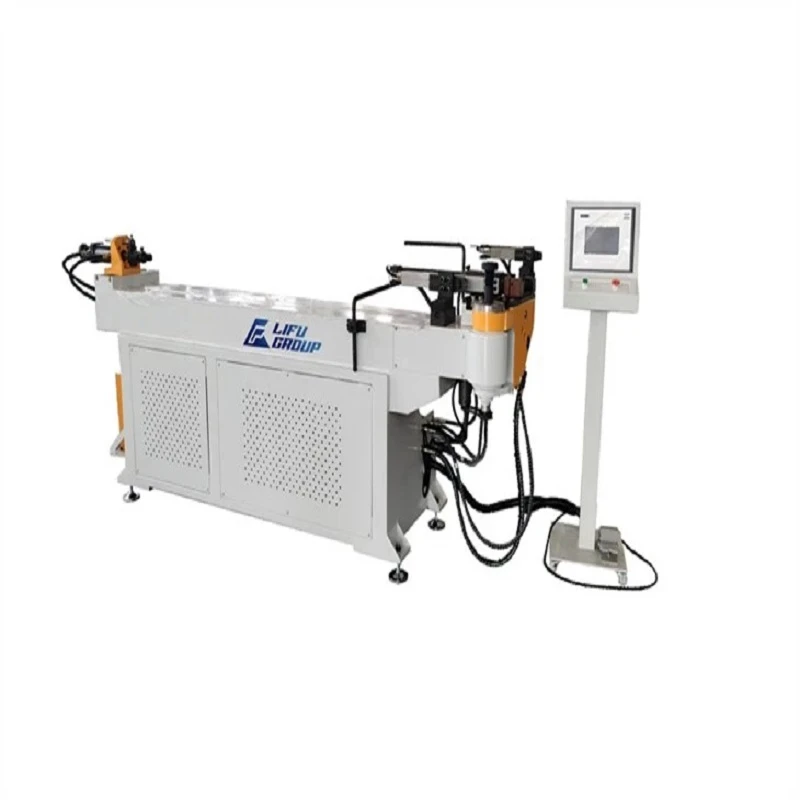

Σύστημα κάμψης σωλήνων CNC πολλαπλών στοίβας-

Το σύστημα κάμψης σωλήνων Multi{0}}Stack CNC CNC ενσωματώνει ηλεκτρική μηχανική πολλαπλών-αξόνων, ρυθμίσεις εργαλείων πολλαπλών-επιπέδων, αυτόματη τοποθέτηση υλικού και μέτρηση κλειστού-βρόχου σε ένα μόνο αυτοματοποιημένο κελί κάμψης. Σχεδιασμένο με δυνατότητες μετατόπισης κάθετης στοίβας-, αυτό το σύστημα εκτελεί καμπύλες έλξης μεταβλητής

Τροφοδοσία και ευθυγράμμιση υλικού:Ο φορτωτής δέσμης μεταφέρει ακατέργαστη σωλήνωση στο κολάρο ενώ ένας οπτικός αισθητήρας εντοπίζει και περιστρέφει τη ραφή συγκόλλησης μακριά από ζώνες κάμψης υψηλής- καταπόνησης.

Τοποθέτηση σερβομηχανισμού πολλαπλών αξόνων:Οι συγχρονισμένοι ηλεκτρικοί σερβομηχανισμοί οδηγούν την τροφοδοσία του φορείου, την περιστροφή του σωλήνα, την κατακόρυφη μετατόπιση στοίβας και την περιστροφή της κεφαλής κάμψης.

Κάμψη ακολουθίας:Η κεφαλή κάμψης μετατοπίζεται κατακόρυφα μεταξύ των στοίβων εργαλείων για να εφαρμόσει μήτρες κάμψης έλξης, κάμψης ώθησης ή κάμψης σε ρολό σύμφωνα με την προγραμματισμένη σειρά.

Αυτόματη εκφόρτιση:Η διεπαφή εκφόρτωσης ασφαλίζει τον ολοκληρωμένο σωλήνα, τον μεταφέρει σε δευτερεύουσες λειτουργίες και επαναφέρει τη ζώνη κάμψης για το επόμενο τεμάχιο εργασίας.

Περιστροφική κάμψη:Παράγει σφιχτές ακτίνες κεντρικής γραμμής έως και 1,0 φορές την εξωτερική διάμετρο του σωλήνα, ενώ διατηρεί την αραίωση του τοιχώματος κάτω από το 12 τοις εκατό.

Κάμψη ρολού ώθησης:Σχηματίζει μεγάλες σαρωτικές καμπύλες και περιγράμματα πολλών-ακτίνων στον ίδιο σωλήνα χωρίς να αλλάζει μήτρες.

Μηδενική-Ευθεία σύσφιξη:Σφίγγεται απευθείας σε υπάρχουσες στροφές χρησιμοποιώντας σύνθετες μήτρες με περίγραμμα, εξαλείφοντας την ανάγκη για ευθείες τομές σωλήνα μεταξύ των στροφών.

Automotive Fluid Lines:Σχηματίζει πολύπλοκη δρομολόγηση εξάτμισης πολλαπλών-κάμψεων, σωλήνες ψύξης υπερσυμπιεστή και σωλήνες EGR σε μεμονωμένους κύκλους.

Αεροδιαστημικός Περιβαλλοντικός Έλεγχος:Επεξεργάζεται αγωγούς αλουμινίου και τιτανίου λεπτού-τοιχώματος διατηρώντας παράλληλα αυστηρές ανοχές στρογγυλότητας.

Πολλαπλές διανομής HVAC:Λυγίζει βρόχους διανομέα πολλών-ακτίνων χωρίς ενδιάμεσους συνδέσμους.

Κατασκευή δομικών πλαισίων:Κατασκευάζει σωληνωτά εξαρτήματα πλαισίου και πλαίσια επίπλων που συνδυάζουν σφιχτές στροφές με μεγάλες σαρωτικές καμπύλες.

Rotary Draw Dies:Κατασκευασμένο από σκληρυμένο χάλυβα εργαλείων ή μπρούτζο AMPCO με επιφανειακές επεξεργασίες κατάλληλες για συγκεκριμένους τύπους κράματος.

Μήτρα πίεσης:Σέρβο-υποβοηθούμενος ακολούθος συγχρονισμένος με την ταχύτητα της κεφαλής κάμψης για υποστήριξη του εξωτερικού τοίχου κατά την παραμόρφωση.

Υαλοκαθαριστήρες:Στερεά ή εισάγετε-χάλκινες μήτρες υαλοκαθαριστήρων που έχουν σχεδιαστεί για την εξάλειψη των τσαλακώσεων της εσωτερικής-ακτίνας σε λεπτούς-σωλήνες τοιχώματος.

Εύκαμπτα μαντρέλια:Συγκροτήματα μανδρελιών τύπου μπίλιας- σχεδιασμένα για ομαλή εσωτερική στήριξη μέσω κάμψεων πολλαπλών-επιπέδων.

Αξιολογήστε αυτές τις βασικές παραμέτρους για να προσδιορίσετε την κατάλληλη ρύθμιση συστήματος για τις ανάγκες παραγωγής:

Εξωτερική διάμετρος και πάχος τοιχώματος:Καθορίζει τη μηχανική ροπή κάμψης, την χωρητικότητα του πλαισίου της ατράκτου και τη δύναμη σύσφιξης.

Απαιτήσεις ακτίνας κεντρικής γραμμής:Υπολογίζει εάν είναι απαραίτητες διαμορφώσεις μονής-ακτίνας, πολλαπλών-στοιβών ή συγκροτημάτων υποστήριξης ατράκτου.

Πολυπλοκότητα προφίλ μέρους:Καθορίζει τον απαιτούμενο αριθμό στοίβων (2, 3 ή 4 επίπεδα) με βάση τον αριθμό των διακριτών ακτίνων σε ένα μόνο στοιχείο.

Χρόνοι στόχου κύκλου:Καθορίζει το επίπεδο αυτοματισμού που απαιτείται, όπως φορτωτές δεσμών, ανιχνευτές ραφών ή ρομποτικά μηχανήματα εκφόρτωσης.

Δευτερεύουσες Λειτουργίες:Προσδιορίζει εάν οι μονάδες τελικής-διαμόρφωσης ή αυτοματοποιημένης επιθεώρησης πρέπει να συνδέονται απευθείας με τον ελεγκτή.
