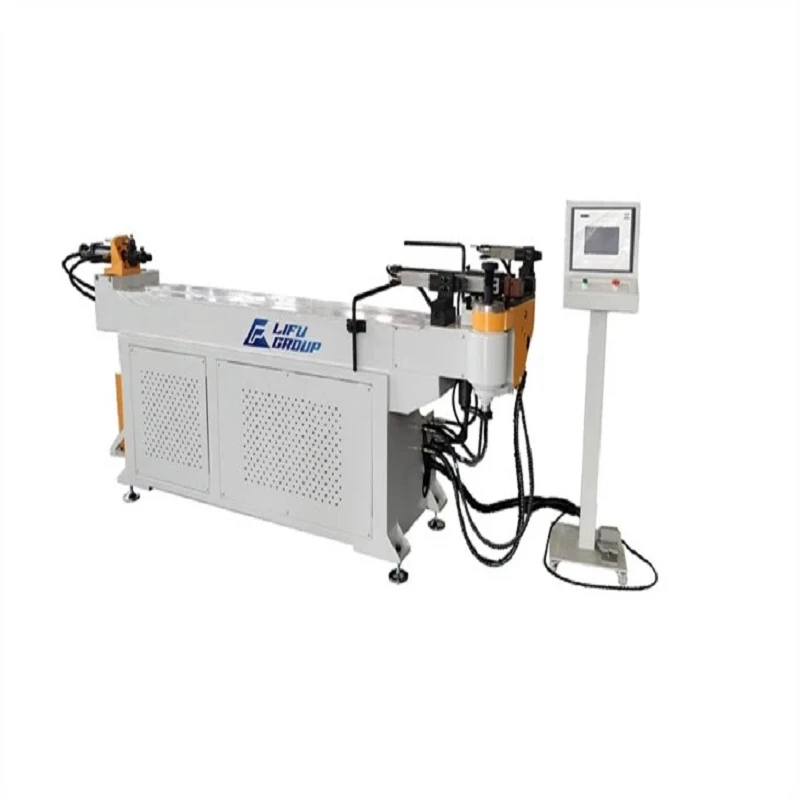

Το αυτόματο μηχάνημα κάμψης σωλήνων με φόρτωση και εκφόρτωση ενσωματώνει μια μονάδα κάμψης CNC πολλαπλών αξόνων με έναν αυτοματοποιημένο φορτωτή δέσμης και μια τελική-λαβή εκφόρτωσης εξαρτημάτων. Το σύστημα χειρίζεται την τροφοδοσία σωλήνων, την οπτική ευθυγράμμιση ραφών, την περιστροφική κάμψη έλξης και την εκκένωση μετά την κάμψη σε ένα μόνο αυτοματοποιημένο κελί εργασίας.
Πώς λειτουργεί;
Ο φορτωτής δέσμης ανυψώνει τους ακατέργαστους σωλήνες από μια χοάνη αποθήκευσης και τους συσσωματώνει στο κανάλι τροφοδοσίας.
Ένας οπτικός αισθητήρας ανιχνεύει τη διαμήκη ραφή συγκόλλησης και περιστρέφει τον σωλήνα για να τοποθετήσει τη ραφή μακριά από ζώνες κάμψης υψηλής- καταπόνησης.
Ο σφιγκτήρας μεταφοράς προωθεί τον σωλήνα μέσα στη μήτρα κάμψης, όπου οι σερβοκινητήρες οδηγούν τους άξονες κάμψης, περιστροφής και τροφοδοσίας σύμφωνα με προγραμματισμένες συντεταγμένες εξαρτημάτων.
Ο εσωτερικός άξονας αποσύρεται κατά τις τελικές μοίρες της κάμψης για να αποφευχθεί η παραμόρφωση του άκρου{0}}ουράς.
Ένας πνευματικός βραχίονας εκφόρτωσης πιάνει τον επεξεργασμένο σωλήνα, τον ανασηκώνει από τη ζώνη μήτρας και τον τοποθετεί σε ένα πλευρικό τραπέζι εκκένωσης.
Βασικά Χαρακτηριστικά
Ο σερβοσυγχρονισμός πολλαπλών{0}}αξόνων ελέγχει τις κινήσεις τροφοδοσίας, περιστροφής και κάμψης.
Ο αυτόματος τροφοδότης δεσμών διαχωρίζει στρογγυλούς, τετράγωνους και ορθογώνιους ακατέργαστους σωλήνες.
Ο ενσωματωμένος οπτικός αισθητήρας ευθυγραμμίζει τις ραφές συγκόλλησης πριν από την εμπλοκή του σφιγκτήρα.
Ο ενισχυμένος μηχανικός βραχίονας εκφόρτωσης μεταφέρει τα τελικά εξαρτήματα χωρίς επαφή σωλήνα-σε-σωλήνα.
Ο προγραμματιζόμενος χρονισμός ανάσυρσης του μανδρελιού υποστηρίζει την κάμψη με σφιχτή ακτίνα.
Η βιομηχανική διεπαφή οθόνης αφής αποθηκεύει προγράμματα κάμψης και διαγνωστικά αρχεία καταγραφής.
Βασικά πλεονεκτήματα της αυτόματης μηχανής κάμψης σωλήνων με φόρτωση και εκφόρτωση
Μειωμένη εισροή εργασίας:Ο αυτοματοποιημένος χειρισμός υλικού επιτρέπει σε έναν χειριστή να επιβλέπει πολλαπλές κυψέλες μηχανής.
Συνεπής Ακρίβεια Κάμψης:Οι σερβοκινητήρες κλειστού-βρόχου εξαλείφουν τη μετατόπιση γωνίας στις συνεχείς διαδρομές παραγωγής.
Συντομότεροι χρόνοι κύκλου:Η ταυτόχρονη τοποθέτηση του φορτωτή και οι κινήσεις επιστροφής του φορείου ελαχιστοποιούν τον νεκρό χρόνο μεταξύ των στροφών.
Προστασία επιφάνειας:Οι σιαγόνες-με επένδυση πολυουρεθάνης και οι αγωγοί μεταφοράς εμποδίζουν το ξύσιμο του εξωτερικού τοίχου σε αλουμίνιο και γυαλισμένο ανοξείδωτο χάλυβα.
Δυνατότητα πολλαπλών-ακτίνων:Τα κρεβάτια εργαλείων στοίβαξης επιτρέπουν διαφορετικές ακτίνες κεντρικής γραμμής εντός της ίδιας διάταξης τεμαχίου εργασίας.
Τεχνικές Προδιαγραφές
|
Παράμετρος |
Μετρική τιμή |
Αυτοκρατορική αξία |
|
Μέγιστη εξωτερική διάμετρος |
89 χλστ |
3,5 ίντσες |
|
Ελάχιστη εξωτερική διάμετρος |
12 χλστ |
0,47 ίντσες |
|
Μέγιστο πάχος τοιχώματος |
4,5 χλστ |
0,177 ίντσες |
|
Max Center Line Radius |
250 χλστ |
9,84 ίντσες |
|
Εύρος γωνίας κάμψης |
0 έως 190 μοίρες |
0 έως 190 μοίρες |
|
Ακρίβεια γωνίας κάμψης |
+/- 0.1 βαθμός |
+/- 0.1 βαθμός |
|
Ακρίβεια τροφοδοσίας |
+/- 0.1 χλστ |
+/- 0.004 σε |
|
Ακρίβεια περιστροφής |
+/- 0.1 βαθμός |
+/- 0.1 βαθμός |
|
Μέγιστο ακατέργαστο μήκος σωλήνα |
6000 χλστ |
19,6 πόδια |
|
Μέση αλλαγή εργαλείου |
20 με 30 λεπτά |
20 με 30 λεπτά |
Υλικά Σωλήνων
Ανθρακούχο χάλυβα (χωρίς ραφή & συγκολλημένο)
Ανοξείδωτος χάλυβας (304, 316, 409, 439)
Κράματα αλουμινίου
Χαλκός & Ορείχαλκος
Κράματα τιτανίου
Μεγέθη και χωρητικότητα σωλήνων
|
Στρογγυλή εξωτερική διάμετρος σωλήνα |
12 mm έως 89 mm |
|
Προφίλ τετραγωνικού σωλήνα |
10 mm x 10 mm έως 60 mm x 60 mm |
|
Ορθογώνιο προφίλ σωλήνα |
15 mm x 20 mm έως 40 mm x 80 mm |
|
Συμπαγής ράβδος |
Διάμετρος έως 30 mm |
Εφαρμογές Αυτόματης Μηχανής Κάμψης Σωλήνων με Φόρτωση και Εκφόρτωση
Συστήματα σωλήνων εξάτμισης:
Κάμψη δομικών σωλήνων εξάτμισης, σωλήνων εξάτμισης και σωλήνων crossover με στενούς περιορισμούς χώρου.
Γραμμές υγρών HVAC:
Επεξεργασία σωλήνων διανομής χαλκού και αλουμινίου, βρόχων συμπυκνωτή και γραμμών ψυκτικού υγρού.
Κουφώματα επίπλων:
Διαμόρφωση σωληνοειδών χαλύβδινων κατασκευών για καρέκλες γραφείου, τραπέζια και υπαίθρια καθίσματα.
Σωληνώσεις αγροτικού εξοπλισμού:
Παραγωγή γραμμών υδραυλικών υγρών παχιών-τοιχωμάτων και δομικών μελών πλαισίου.
Κατασκευή εξοπλισμού γυμναστικής:
Διαμόρφωση καμπυλωτών δομικών σωλήνων που απαιτεί υψηλή ποιότητα φινιρίσματος επιφάνειας.
Διαθέσιμα μοντέλα
|
Μοντέλο |
Μέγιστο OD |
Σύστημα κίνησης |
Ξεφόρτωση συστήματος |
|
38 CNC-ΑΛ |
38 χλστ |
Πλήρες Ηλεκτρικό Servo |
Επικεφαλής σερβολαβής |
|
63 CNC-ΑΛ |
63 χλστ |
Υβριδικό Υδραυλικό Servo |
Πλευρικός Πνευματικός Βραχίονας |
|
89 CNC-ΑΛ |
89 χλστ |
Βαρύ Υδραυλικό Servo |
Περιστροφική αλεξίπτωτο εκφόρτωσης |
FAQ
Ε: Ποια μεγέθη δέσμης ακατέργαστων σωλήνων μπορεί να φιλοξενήσει ο αυτόματος φορτωτής;
Α: Η χοάνη δέσμης δέχεται ακατέργαστες δέσμες σωλήνων βάρους έως 2000 kg, με μήκη σωλήνων που κυμαίνονται από 3000 mm έως 6000 mm.
Ε: Πώς λειτουργεί ο ανιχνευτής οπτικής ραφής κατά τη φόρτωση;
Α: Καθώς ο τροφοδότης μεταφέρει τον σωλήνα στον άξονα, ένας αισθητήρας σαρώνει την επιφάνεια για την κορυφογραμμή της ραφής ή την χρωματική παραλλαγή. Στη συνέχεια, ο άξονας περιστροφής στρέφει τον σωλήνα σε μια προ-ρυθμισμένη γωνία για να κρατήσει τη συγκόλληση έξω από τις ζώνες μέγιστης τάσης.
Ε: Τι απαιτείται για την αλλαγή εργαλείων για διαφορετική διάμετρο σωλήνα;
Α: Η αλλαγή εργαλείων απαιτεί εναλλαγή της μήτρας κάμψης, της μήτρας σφιγκτήρα, της μήτρας πίεσης, της μήτρας υαλοκαθαριστήρα και του μανδρελιού. Οι μηχανικές ρυθμίσεις στις ράγες του φορτωτή χρειάζονται περίπου 20 λεπτά χρησιμοποιώντας σφιγκτήρες γρήγορης-ασφάλισης.
Ε: Πώς χειρίζεται η συσκευή εκφόρτωσης τη σωλήνωση λεπτού-τοίχου χωρίς σύνθλιψη;
Α: Ο βραχίονας εκφόρτωσης χρησιμοποιεί ρυθμιζόμενες βαλβίδες πνευματικής πίεσης σε συνδυασμό με σιαγόνες μαλακής πολυουρεθάνης που έχουν σχήμα στη συγκεκριμένη εξωτερική διάμετρο του σωλήνα.
Ε: Μπορεί ο φορτωτής να χειριστεί σωλήνες χωρίς ραφή και συγκολλημένα;
Α: Ναι, ο μηχανικός τροφοδότης δέχεται σωλήνες χωρίς ραφή και συγκολλημένα. Για συγκολλημένους σωλήνες, η ενεργοποίηση του συστήματος οπτικής ευθυγράμμισης ραφών αποτρέπει την κάμψη κατά μήκος της άρθρωσης συγκόλλησης.
